​Ποιοι παράγοντες καθορίζουν τη διάμετρο μιας στήλης στην αρμολόγηση με πίδακα;

Ποιοι παράγοντες καθορίζουν τη διάμετρο μιας στήλης στην αρμολόγηση με πίδακα;

Στην αρμολόγηση με πίδακα, η διάμετρος της στήλης είναι μια κρίσιμη παράμετρος που επηρεάζει άμεσα την αποτελεσματικότητα, την αποδοτικότητα και την οικονομία των έργων βελτίωσης του εδάφους. Σε αντίθεση με τους συμβατικούς διάτρητους άξονες, οι κολώνες με πίδακα σχηματίζονται με διάβρωση και ανάμειξη επί τόπου εδάφους με πίδακες ρευστού υψηλής πίεσης, που σημαίνει ότι η διάμετρός τους δεν καθορίζεται από ένα τρυπάνι αλλά εξαρτάται από μια πολύπλοκη αλληλεπίδραση παραγόντων. Η κατανόηση αυτών των μεταβλητών είναι απαραίτητη για τους σχεδιαστές και τους χειριστές για να επιτύχουν τις επιθυμητές διαστάσεις στηλών και ιδιότητες εδάφους-τσιμέντου. Αυτό το άρθρο αναλύει τους βασικούς παράγοντες που καθορίζουναρμολόγηση με πίδακαδιάμετρος στήλης, κατηγοριοποιημένη σε παραμέτρους εξοπλισμού, εδάφους, λειτουργίας και σχεδιασμού.

1. Εξοπλισμός και Τεχνικές Προδιαγραφές

Πίεση εκτόξευσης και ταχύτητα ροής: Η υψηλότερη πίεση υγρού (συνήθως 30–60 MPa) και ο ρυθμός ροής αυξάνουν την ενέργεια διάβρωσης, μεγεθύνοντας τη διάμετρο της στήλης. Τα συστήματα τριπλού υγρού συχνά επιτυγχάνουν μεγαλύτερες διαμέτρους από τα συστήματα ενός ρευστού λόγω της ενισχυμένης διάσπασης του εδάφους.

Σχεδιασμός ακροφυσίου: Η διάμετρος, ο αριθμός και ο προσανατολισμός του ακροφυσίου επηρεάζουν την ταχύτητα του πίδακα και το σχέδιο ψεκασμού. Μεγαλύτερα ή πολλαπλά ακροφύσια μπορούν να διευρύνουν τη ζώνη διάβρωσης.

Ταχύτητα περιστροφής και απόσυρσης: Η πιο αργή περιστροφή και η απόσυρση επιτρέπουν περισσότερη παροχή ενέργειας ανά βάθος, αυξάνοντας τη διάμετρο. Ωστόσο, η υπερβολική βραδύτητα μπορεί να προκαλέσει υπερβολική διάβρωση και κατάρρευση.

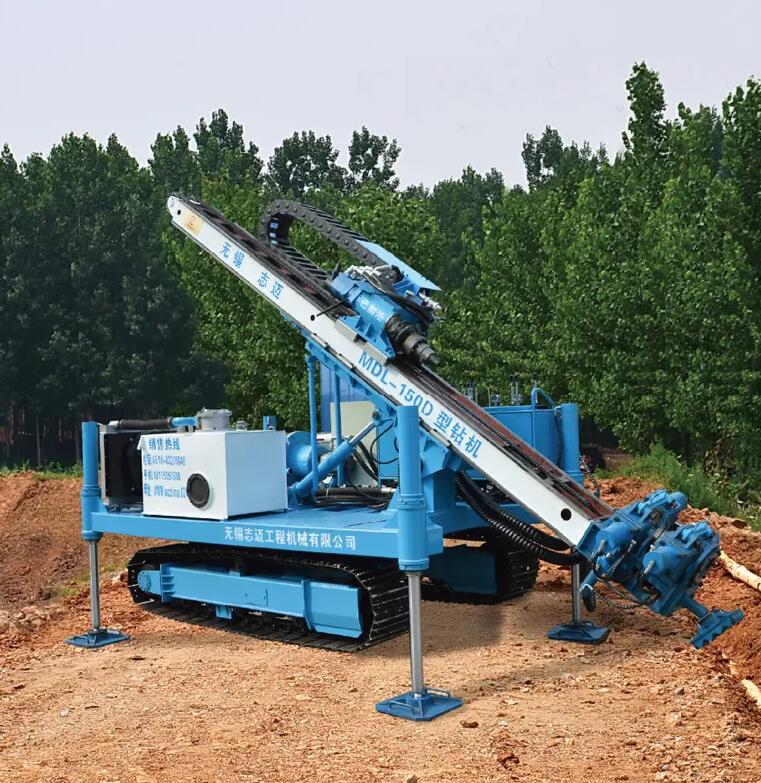

Τύπος και ισχύς εξέδρας: Οι προηγμένες εξέδρες με αυτοματοποιημένο έλεγχο παραμέτρων επιτρέπουν πιο σταθερές διαμέτρους σε διάφορες συνθήκες.

2. Χαρακτηριστικά του εδάφους

Τύπος και πυκνότητα εδάφους: Τα κοκκώδη εδάφη (άμμος, χαλίκια) είναι πιο διαβρώσιμα, αποδίδοντας συχνά μεγαλύτερες διαμέτρους από τους συνεκτικούς αργίλους. Τα πυκνά ή τσιμεντωμένα εδάφη απαιτούν μεγαλύτερη εισροή ενέργειας.

Κατανομή μεγέθους κόκκου: Τα καλά διαβαθμισμένα εδάφη με λεπτά σωματίδια μπορεί να περιορίσουν τη διείσδυση του πίδακα, μειώνοντας τη διάμετρο. Η καθαρή άμμος ή η μαλακή λάσπη είναι ιδανικά για μεγαλύτερες κολώνες.

Συνθήκες υπόγειων υδάτων: Τα υψηλά επίπεδα νερού μπορούν να διευκολύνουν την εξάπλωση του πίδακα, αλλά μπορεί επίσης να απομακρύνουν το συνδετικό υλικό εάν δεν ελέγχεται.

Επιτόπια καταπόνηση: Η πίεση υπερφόρτωσης σε βαθιά στρώματα συμπιέζει τη στήλη, μειώνοντας τη διάμετρο σε σύγκριση με τα μικρά βάθη.

3. Λειτουργικές Παράμετροι

Ιδιότητες μίγματος ενέματος: Το ιξώδες, ο χρόνος πήξης και η πυκνότητα επηρεάζουν τη συνοχή του πίδακα και την ανάμειξη του εδάφους. Οι θιξοτροπικοί ενέματα μπορούν να διατηρήσουν μεγαλύτερα σχήματα στηλών.

Επικάλυψη αέρα ή νερού: Σε συστήματα διπλού/τριπλού υγρού, οι πίδακες κάλυψης διατηρούν την ενέργεια πίδακα σε μεγαλύτερες αποστάσεις, μεγεθύνοντας διάμετρο.

Βήματα ανύψωσης και χρόνος παραμονής: Ορισμένες τεχνικές χρησιμοποιούν σταδιακή απόσυρση με παύσεις για να βελτιώσουν την ανάμειξη και τη διάμετρο.

4. Παράγοντες Σχεδιασμού και Εκτέλεσης

Διάσταση και επικάλυψη στηλών: Η διάμετρος πρέπει να σχεδιάζεται έτσι ώστε να διασφαλίζει την επικάλυψη σε πλέγματα στηλών για τοίχους ή πλάκες.

Θέματα βάθους: Η διάμετρος συχνά μειώνεται με το βάθος λόγω απώλειας ενέργειας και περιορισμού του εδάφους.

Απαιτήσεις ποιότητας: Μπορεί να καθοριστούν μεγαλύτερες διάμετροι για φέρουσες στήλες, ενώ οι τοίχοι αποκοπής μπορεί να δίνουν προτεραιότητα στη συνέχεια σε σχέση με το μέγεθος.

Πρακτικές επιπτώσεις και παράδειγμα περίπτωσης

Σε ένα έργο σταθεροποίησης χαλαρής άμμου για ένα στήριγμα γέφυρας, η διάμετρος της στήλης στόχος ήταν 1,5 μέτρο. Οι αρχικές δοκιμές με εκτόξευση ενός υγρού στα 40 MPa απέδωσαν μόνο διαμέτρους 1,1 μέτρου λόγω συμπίεσης της άμμου. Η μετάβαση σε σύστημα τριπλού υγρού με πίεση 50 MPa και πιο αργή απόσυρση (10 cm/min) πέτυχε την απαιτούμενη διάμετρο. Οι δοκιμές εδάφους επιβεβαίωσαν τη βελτιωμένη ομοιομορφία και αντοχή.

Παρακολούθηση και προσαρμογή

Τα συστήματα παρακολούθησης σε πραγματικό χρόνο παρακολουθούν παραμέτρους όπως η πίεση, η ροή και η ροπή, επιτρέποντας στους χειριστές να προσαρμόζουν δυναμικά τις ρυθμίσεις. Η επαλήθευση μετά την κατασκευή μέσω πυρήνα ή CPT διασφαλίζει τη συμμόρφωση με τη διάμετρο.

Σύναψη

Η διάμετρος της στήλης στην αρμολόγηση με πίδακα δεν είναι ένα σταθερό, αλλά ένα ελεγχόμενο αποτέλεσμα που διαμορφώνεται από τις δυνατότητες του εξοπλισμού, την απόκριση του εδάφους και την επιχειρησιακή τεχνογνωσία. Με τη βελτιστοποίηση αυτών των παραγόντων, οι μηχανικοί μπορούν να προσαρμόσουν την αρμολόγηση με πίδακες σε διάφορες γεωτεχνικές προκλήσεις, εξισορροπώντας την απόδοση με τη σχέση κόστους-αποτελεσματικότητας. Καθώς οι τεχνολογίες μοντελοποίησης και παρακολούθησης προχωρούν, η πρόβλεψη και ο έλεγχος των διαστάσεων των στηλών θα γίνει ακόμη πιο ακριβής, στερεοποιώντας περαιτέρωαρμολόγηση με πίδακαρόλο στη σύγχρονη μηχανική θεμελίωσης.
