Ποια είναι τα διαφορετικά συστήματα αρμολόγησης πίδακα: Μονό, διπλό και τριπλό υγρό;

Ποια είναι τα διαφορετικά συστήματα αρμολόγησης πίδακα: Μονό, διπλό και τριπλό υγρό;

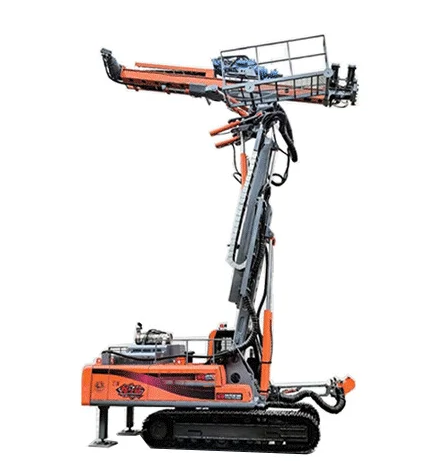

Η αρμολόγηση με πίδακα είναι μια εξαιρετικά προσαρμόσιμη τεχνολογία βελτίωσης εδάφους που χρησιμοποιεί περιστροφικό σύστημα υψηλής πίεσηςεξέδρα γεώτρησης με πίδακαγια τη δημιουργία στοιχείων εδάφους-τσιμέντου. Η ευελιξία του προέρχεται σε μεγάλο βαθμό από τη χρήση τριών ξεχωριστών συστημάτων: Single Fluid, Double Fluid και Triple Fluid. Κάθε σύστημα χρησιμοποιεί διαφορετικό συνδυασμό ρευστών (ενέματα, αέρας και νερό) για τη βελτιστοποίηση της διαδικασίας εκτόξευσης για συγκεκριμένες συνθήκες εδάφους και επιθυμητά χαρακτηριστικά στήλης. Η επιλογή του συστήματος περιλαμβάνει μια αντιστάθμιση μεταξύ της επιτεύξιμης διαμέτρου στήλης, του κόστους υλικού, της λειτουργικής πολυπλοκότητας και του ελέγχου των ιδιοτήτων του τελικού προϊόντος.

Το σύστημα Single Fluid (Jet 1) είναι η πιο θεμελιώδης προσέγγιση. Σε αυτή τη μέθοδο, το εξέδρα γεώτρησης με περιστροφικό πίδακα υψηλής πίεσης χρησιμοποιεί ένα ενιαίο ρευστό - ένα ενέματα τσιμέντου - το οποίο αντλείται σε πολύ υψηλές πιέσεις (συνήθως 400-600 bar) μέσω ενός ακροφυσίου στην οθόνη. Ο πίδακας ενέματος υψηλής ενέργειας διαβρώνει το περιβάλλον έδαφος και ταυτόχρονα αναμιγνύεται μαζί του για να σχηματίσει μια στήλη χώματος-τσιμέντου. Η λεία, που αποτελείται από περίσσεια ενέματα και μετατοπισμένο χώμα, ρέει στην επιφάνεια φυσικά. Αυτό το σύστημα είναι μηχανικά απλούστερο, αλλά γενικά παράγει τις μικρότερες διαμέτρους στήλης για ένα δεδομένο σύνολο παραμέτρων, καθώς η ενέργεια του πίδακα ενέματος εξασθενεί πιο γρήγορα από το έδαφος από ό,τι ένας πίδακας με κάλυμμα αέρα. Είναι αποτελεσματικό σε μια σειρά εδαφών, από συνεκτικές άργιλους έως κοκκώδεις άμμους.

Το σύστημα Double Fluid (Jet 2) ενισχύει τη διαβρωτική ικανότητα του πίδακα προσθέτοντας ένα ομόκεντρο κάλυμμα πεπιεσμένου αέρα. Ένα εξέδρα γεώτρησης με περιστροφικό πίδακα υψηλής πίεσης που έχει διαμορφωθεί για αυτήν τη μέθοδο εγχέει δύο υγρά: έναν πολτό ενέματος σε υψηλή πίεση και έναν δακτύλιο πεπιεσμένου αέρα σε πολύ χαμηλότερη πίεση που περιβάλλει τον πίδακα ενέματος. Αυτό το περίβλημα αέρα λειτουργεί ως μονωτικό, μειώνοντας την τριβή μεταξύ του πίδακα ενέματος και του περιβάλλοντος εδάφους και αποτρέποντας την πρόωρη διάσπαση του πίδακα. Αυτό επιτρέπει στον πίδακα ενέματος να διατηρεί τη συνοχή και την ενέργειά του σε μεγαλύτερη απόσταση, με αποτέλεσμα μεγαλύτερη διάμετρο στήλης σε σύγκριση με το σύστημα μεμονωμένου υγρού στο ίδιο έδαφος. Το σπόιλ επιστροφής είναι ένα μείγμα ενέματος, χώματος και αέρα, το οποίο μεταφέρεται πιο αποτελεσματικά στην επιφάνεια.

Το σύστημα Triple Fluid (Jet 3) είναι το πιο περίπλοκο και προσφέρει τον υψηλότερο βαθμό ελέγχου. Διαχωρίζει τη λειτουργία διάβρωσης του εδάφους από τη λειτουργία αρμολόγησης. Ένα γεωτρύπανο με περιστροφικό πίδακα υψηλής πίεσης για αρμολόγηση με τριπλό πίδακα υγρού χρησιμοποιεί τρία ομόκεντρα ρευστά. Το πιο εσωτερικό είναι μια ράβδος οδήγησης για αέρα/νερό. Το πρώτο υγρό διάβρωσης είναι ένας δακτύλιος νερού υψηλής πίεσης (ή νερού και αέρα) που χρησιμοποιείται αποκλειστικά για τη διάσπαση της δομής του εδάφους. Το δεύτερο υγρό διάβρωσης είναι ένα κάλυμμα πεπιεσμένου αέρα που περιβάλλει τον πίδακα νερού, προστατεύοντάς τον για να μεγιστοποιήσει το εύρος κοπής και την απόδοσή του. Τέλος, ένας πολτός ενέματος χαμηλής πίεσης εγχέεται μέσω ενός ξεχωριστού ακροφυσίου κάτω από τους πίδακες διάβρωσης για να γεμίσει την κοιλότητα που δημιουργείται και να αναμιχθεί με το διαβρωμένο έδαφος. Αυτός ο διαχωρισμός επιτρέπει την ανεξάρτητη βελτιστοποίηση των διαδικασιών κοπής και αρμολόγησης, αποδίδοντας συχνά τις μεγαλύτερες και πιο ομοιόμορφες στήλες, ιδιαίτερα σε πυκνά ή τσιμεντωμένα εδάφη.

Η επιλογή του κατάλληλου συστήματος για το περιστροφικό υψηλής πίεσηςεξέδρα γεώτρησης με πίδακαείναι μια κρίσιμη απόφαση σχεδιασμού. Το σύστημα Single Fluid επιλέγεται συχνά για την απλότητά του και το χαμηλότερο κόστος σε λιγότερο δύσκολες συνθήκες ή για τη δημιουργία μικρότερων στηλών ή πλαισίων. Το σύστημα Double Fluid παρέχει ισορροπία, προσφέροντας μεγαλύτερες διαμέτρους χωρίς την πλήρη πολυπλοκότητα του τριπλού συστήματος. Το σύστημα Triple Fluid, αν και το πιο ακριβό και τεχνικά απαιτητικό, είναι απαραίτητο για την επίτευξη μεγάλων διαμέτρων σε δύσκολα εδάφη όπως πολύ πυκνή άμμος, χαλίκια ή μαλακά πετρώματα. Η απόφαση βασίζεται σε λεπτομερή γεωτεχνική έρευνα, στις απαιτούμενες ιδιότητες των υποστυλωμάτων (αντοχή και διάμετρο) και σε οικονομική ανάλυση του συνολικού κόστους του έργου.
