​Μπορούν να χρησιμοποιηθούν εξέδρες αρμολόγησης για τη δημιουργία υπόγειων τοίχων αποκοπής;

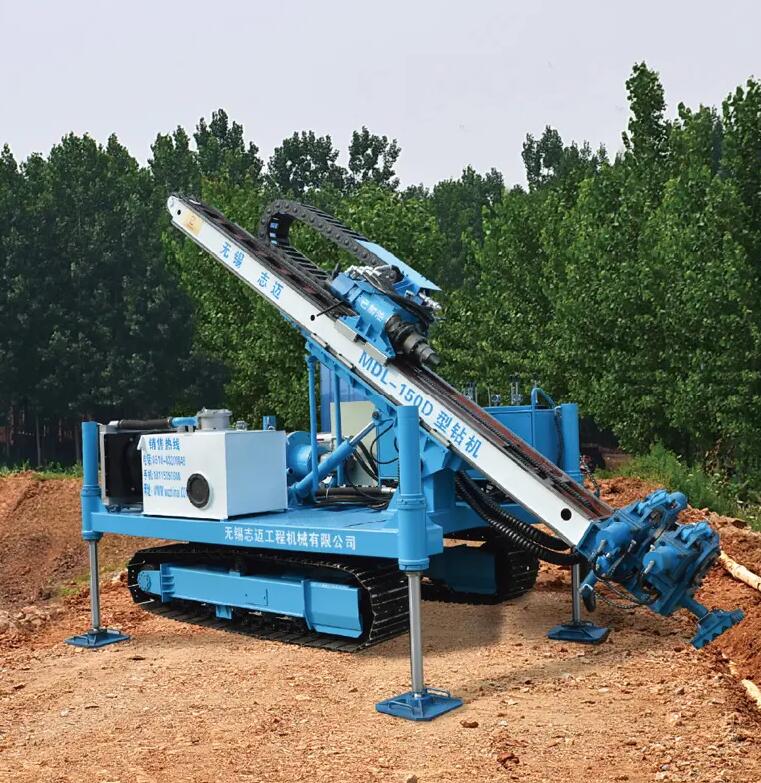

ΚουτίΕξέδρες αρμολόγησης με αεριωθούμεναΘα χρησιμοποιηθεί για τη δημιουργία υπόγειων τοίχων αποκοπής;

Οι υπόγειοι τοίχοι αποκοπής είναι κάθετοι φραγμοί που έχουν σχεδιαστεί για να ελέγχουν τη ροή των υπόγειων υδάτων, να περιέχουν ρύπους ή να παρέχουν δομική υποστήριξη στη γεωτεχνική και περιβαλλοντική μηχανική. Παραδοσιακά, τεχνικές όπως τοιχώματα ιλύος, πασσάλωμα φύλλων ή τοιχώματα διαφράγματος έχουν χρησιμοποιηθεί για τέτοιους σκοπούς. Ωστόσο, οι εξέδρες αρμολόγησης με πίδακα έχουν αναδειχθεί ως μια ευέλικτη και αποτελεσματική εναλλακτική λύση, ειδικά σε περίπλοκες συνθήκες εδάφους ή περιορισμένες τοποθεσίες. Αυτό το άρθρο εξετάζει τη σκοπιμότητα, τις μεθόδους και τα πλεονεκτήματα της χρήσης εξέδρων αρμολόγησης με πίδακα για τη δημιουργία υπόγειων τοίχων αποκοπής, μαζί με τεχνικά ζητήματα και γνώσεις μελέτης περίπτωσης.

Αρχές αρμολόγησης με πίδακες για κομμένους τοίχους

Η αρμολόγηση με πίδακα περιλαμβάνει τη διάβρωση του εδάφους επί τόπου με πίδακες ρευστού υψηλής πίεσης (ενέματα, νερό ή αέρα) και την ανάμειξή του με τσιμεντοειδές συνδετικό για να σχηματιστούν στήλες, πάνελ ή συνεχείς φραγμοί. Για τοιχώματα αποκοπής, δημιουργούνται διαδοχικά επικαλυπτόμενες κολώνες με πίδακα για να σχηματίσουν μια σφραγισμένη κατακόρυφη μεμβράνη. Μπορούν να εφαρμοστούν τρεις κύριες μέθοδοι αρμολόγησης με πίδακα:

Σύστημα Single Fluid: Ο αρμόστοκος υψηλής πίεσης μόνος του διαβρώνεται και αναμιγνύεται με το έδαφος.

Σύστημα διπλού υγρού: Ο πίδακας ενέματος καλύπτεται από πίδακα αέρα για ενίσχυση του εύρους διάβρωσης.

Σύστημα τριπλού υγρού: Οι ξεχωριστοί πίδακες νερού και αέρα διαβρώνουν το έδαφος, ακολουθούμενο από έγχυση ενέματος για ανάμειξη.

Το σύστημα τριπλού υγρού προτιμάται συχνά για τοίχους αποκοπής λόγω της ικανότητάς του να επιτυγχάνει μεγαλύτερες διαμέτρους στηλών και καλύτερη ομοιογένεια σε διαφορετικά εδάφη.

Πλεονεκτήματα έναντι των συμβατικών μεθόδων

Προσαρμοστικότητα: Οι εξέδρες αρμολόγησης με πίδακα μπορούν να λειτουργήσουν σε εδάφη όπου οι παραδοσιακές μέθοδοι δυσκολεύονται, όπως στρώσεις κροκάλων, μαλακοί άργιλοι ή μικτές συνθήκες προσώπου.

Ελάχιστοι κραδασμοί: Σε αντίθεση με την οδήγηση πασσάλων, η αρμολόγηση με πίδακα προκαλεί λίγους κραδασμούς, καθιστώντας την κατάλληλη κοντά σε ευαίσθητες κατασκευές.

No Need for Trenches: Εξαλείφει τους κινδύνους κατάρρευσης της τάφρου και μειώνει τις απαιτήσεις αφυδάτωσης.

Προσαρμόσιμη Γεωμετρία: Οι τοίχοι μπορούν να κατασκευαστούν σε διαφορετικά βάθη (έως 50+ μέτρα) και γωνίες, συμπεριλαμβανομένων καμπυλωτών ή ακανόνιστων διατάξεων.

Διαδικασία Σχεδιασμού και Κατασκευής

Διερεύνηση τοποθεσίας: Η λεπτομερής διαμόρφωση του εδάφους είναι κρίσιμη για τον προσδιορισμό των παραμέτρων εκτόξευσης (πίεση, ταχύτητα περιστροφής, ρυθμός απόσυρσης) και επικάλυψης στηλών.

Διάταξη και αλληλουχία: Οι στήλες απέχουν μεταξύ τους στο 70–90% της διαμέτρου τους για να εξασφαλιστεί η συνέχεια. Οι αλληλουχίες της κύριας και της δευτερεύουσας στήλης σχεδιάζονται για να αποφευχθεί η ανύψωση του εδάφους.

Παρακολούθηση σε πραγματικό χρόνο: Οι σύγχρονες εξέδρες ενσωματώνουν αισθητήρες για την παρακολούθηση της ροής, της πίεσης και του σχηματισμού στήλης, επιτρέποντας προσαρμογές κατά την κατασκευή.

Επαλήθευση ποιότητας: Η δειγματοληψία πυρήνα, οι δοκιμές διαπερατότητας και οι γεωφυσικές μέθοδοι επιβεβαιώνουν την ακεραιότητα του τοίχου και την υδραυλική απόδοση.

Μελέτη περίπτωσης: Περιορισμός ρύπων σε βιομηχανικό χώρο

Ένα χημικό εργοστάσιο στην Ευρώπη απαιτούσε έναν τοίχο αποκοπής για να αποτρέψει την έκπλυση των ρύπων στα υπόγεια ύδατα. Η αρμολόγηση με πίδακα επιλέχθηκε λόγω ετερογενών υποεπιφανειακών συνθηκών (εναλλασσόμενες στρώσεις άμμου και λάσπης). Χρησιμοποιώντας αρμολόγηση με πίδακα τριπλού υγρού, κατασκευάστηκε ένας τοίχος πάχους 1,2 μέτρων που φτάνει τα 30 μέτρα βάθος. Οι δοκιμές μετά την κατασκευή έδειξε υδραυλική αγωγιμότητα κάτω από 10-7 cm/s, πληρώντας αυστηρά περιβαλλοντικά πρότυπα. Το έργο ολοκληρώθηκε 20% γρηγορότερα από τα εναλλακτικά τοιχώματα υδαρούς πολτού, με 40% λιγότερη ζημία που παράγεται.

Περιορισμοί και Προκλήσεις

Περιορισμοί εδάφους: Σε πολύ διαπερατά χαλίκια ή οργανικές τύρφες, η επίτευξη χαμηλής διαπερατότητας μπορεί να απαιτεί προεπεξεργασία ή τροποποιημένα μίγματα ενέματος.

Ποιοτικός έλεγχος: Τα ασυνεπή στρώματα εδάφους μπορεί να οδηγήσουν σε ανομοιόμορφες διαμέτρους στηλών, με κίνδυνο να υπάρχουν κενά στον τοίχο. Η αυστηρή παρακολούθηση είναι απαραίτητη.

Παράγοντες κόστους: Η αρμολόγηση με πίδακα μπορεί να είναι πιο ακριβή ανά γραμμικό μέτρο από τους τοίχους υδαρούς πολτού σε απλές εδαφολογικές συνθήκες, αν και η συνολική εξοικονόμηση έργου μπορεί να προκύψει από μειωμένα χρονοδιαγράμματα και βοηθητικές εργασίες.

Μελλοντικές Καινοτομίες

Οι αναδυόμενες τεχνολογίες όπως η κατευθυντική αρμολόγηση με πίδακα και η ρομποτική καθοδήγηση με τρυπάνι ενισχύουν την ακρίβεια για τους τοίχους αποκοπής. Οι αρμόστοκοι βιοπολυμερών δοκιμάζονται επίσης για τη μείωση του αποτυπώματος άνθρακα των φραγμών διατηρώντας παράλληλα την απόδοση.

Σύναψη

Εξέδρες αρμολόγησης με πίδακαδεν είναι μόνο ικανά να δημιουργήσουν αποτελεσματικούς υπόγειους τοίχους αποκοπής, αλλά συχνά προσφέρουν ανώτερα τεχνικά και περιβαλλοντικά οφέλη σε δύσκολα σενάρια. Επιτρέποντας προσαρμοσμένες λύσεις χαμηλού αντίκτυπου, έχουν γίνει ένα πολύτιμο εργαλείο για γεωτεχνικούς και περιβαλλοντικούς μηχανικούς παγκοσμίως. Η επιτυχής εφαρμογή εξαρτάται από τον ενδελεχή σχεδιασμό, τη λειτουργία από ειδικούς και τη στιβαρή διασφάλιση ποιότητας - αποδεικνύοντας ότι η αρμολόγηση με τζετ είναι κάτι πολύ περισσότερο από μια εξειδικευμένη τεχνική βελτίωσης του εδάφους.
