​Λεπτομερής επεξήγηση δύο μεθόδων θραύσης βράχου για πολυλειτουργικό γεωτρύπανο αγκύρωσης

Λεπτομερής επεξήγηση δύο μεθόδων θραύσης βράχου για πολυλειτουργικό γεωτρύπανο αγκύρωσης

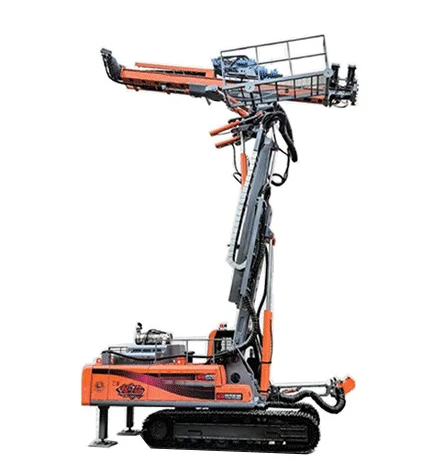

ΟΠολυλειτουργικό Γεωτρύπανο Αγκυρώσεωνείναι ένας από τον πιο κοινό και κρίσιμο εξοπλισμό στις εργασίες μηχανικής γεώτρησης. Χρησιμοποιεί μόνο δύο μεθόδους θραύσης πετρωμάτων: η μία είναι η περιστροφική κοπή, η οποία εφαρμόζεται γενικά σε βραχώδεις σχηματισμούς με συντελεστή σκληρότητας f ≤ 8. Το άλλο είναι η περιστροφική θραύση κρούσης, που χρησιμοποιείται συνήθως σε περιβάλλοντα βράχο με συντελεστή σκληρότητας f ≥ 8.

Μηχανισμός Θραύσης Βράχου Περιστροφικού Γεωτρύπανου

Οι περιστροφικές εξέδρες γεώτρησης σπάνε το βράχο χρησιμοποιώντας κοπτικά με πολλές άκρες για να περιστρέψουν και να κόψουν το βράχο, σχηματίζοντας μια κυκλική γεώτρηση. Η περιστροφική θραύση πέτρας κοπής απαιτεί τις ακόλουθες συνθήκες:

① Το γεωτρύπανο πρέπει να διαθέτει επαρκή ροπή στρέψης για να υπερνικήσει τη ροπή αντίστασης κατά τη διάρκεια της κοπής των μύλων.

② Το γεωτρύπανο πρέπει να έχει μια ορισμένη ταχύτητα εξόδου για να οδηγεί την περιστροφή της ράβδου και του τρυπανιού.

③ Πρέπει να εφαρμοστεί μια ορισμένη αξονική ώθηση στο γεωτρύπανο, δηλ. μια συγκεκριμένη θετική πίεση στο μύτη, για να επιτευχθεί η κίνηση τροφοδοσίας της κοπής του τρυπήματος.

Μηχανισμός Κρουστικής-Περιστροφικής Διάτρησης Διάτρησης Βράχου

Ο μηχανισμός θραύσης βράχου των κρουστικών-περιστροφικών εξέδρων γεώτρησης έχει ως εξής: κάτω από τη δράση των κυμάτων τάσης πρόσκρουσης, το τρυπάνι κόβει την τοπική επιφάνεια βράχου κάτω από τις άκρες του με μια συγκεκριμένη συχνότητα κρούσης. Κατά την εκτέλεση της κίνησης πρόσκρουσης, το μύτη περιστρέφεται επίσης, επιτρέποντάς του να σπάσει το βράχο σε εύρος 360° στη γεώτρηση. Η κρουστική-περιστροφική θραύση βράχου απαιτεί τις ακόλουθες συνθήκες:

① Το τρυπάνι βράχου πρέπει να διαθέτει συγκεκριμένη ενέργεια κρούσης και συχνότητα κρούσης.

② Ο άξονας εξόδου του τρυπανιού πρέπει να επιτυγχάνει περιστροφή 360° ενώ εκτελεί γραμμική κρουστική κίνηση.

③ Μια συγκεκριμένη αξονική ώθηση πρέπει να εφαρμοστεί στο τρυπάνι βράχου.

Από τους μηχανισμούς θραύσης των βράχων, είναι εμφανές ότι ηΠολυλειτουργικό Γεωτρύπανο Αγκυρώσεωνχρησιμοποιεί περιστροφικό σπάσιμο βράχου κυρίως για τη διάνοιξη οπών αγκύρωσης σε οδοστρώματα με συνθήκες μαλακής οροφής, όπως ραφές άνθρακα ή ραφές βράχου ημιάνθρακα (γενικά με συντελεστή σταθερότητας βράχου f < 8). Αντίθετα, η κρουστική περιστροφική θραύση βράχου χρησιμοποιείται για διάτρηση σε βραχώδεις δρόμους με σκληρότερες συνθήκες οροφής (γενικά με συντελεστή σταθερότητας βράχου f ≥ 8).
